Пресс-масленки угловые

Пресс-масленками называются устройства для подачи вязкой смазки к подшипникам и узлам трения. Старое название — тавотница (так назывался солидол, применяемый для смазки).

Конструкция и принцип работы пресс-масленки

Изделие работает как обратный клапан. Состоит из металлического корпуса, в котором подпружиненный стальной шарик перекрывает проходной канал масленки. Под давлением смазочного масла шарик перемещается, открывая доступ к трущимся узлам механизма.

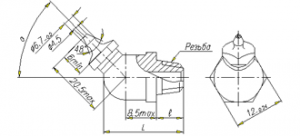

Конструктивно пресс-масленка угловая имеет два варианта исполнения:

1. 1. Головка (приемный патрубок) расположена под углом 45 градусов к оси корпуса масленки.
2. 2. Головка расположена под углом 90 градусов.

Такие виды тавотниц регламентированы действующим ГОСТ 19853-74. Согласно данному документу установлен и ресурс безотказной работы. Он составляет не менее 20 тысяч циклов. Циклом считается открытие и закрытие стальным шариком проходного канала.

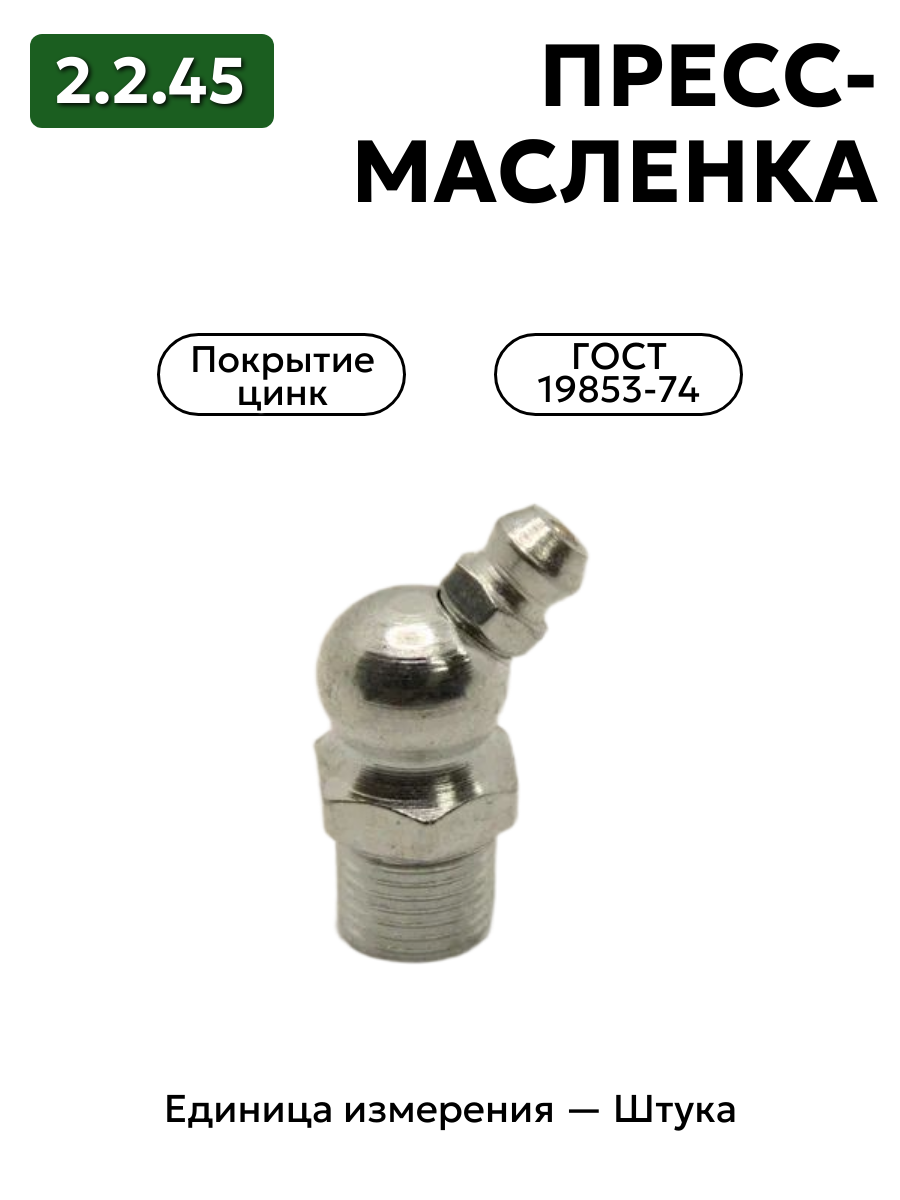

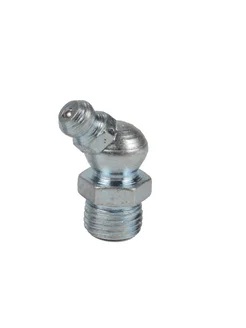

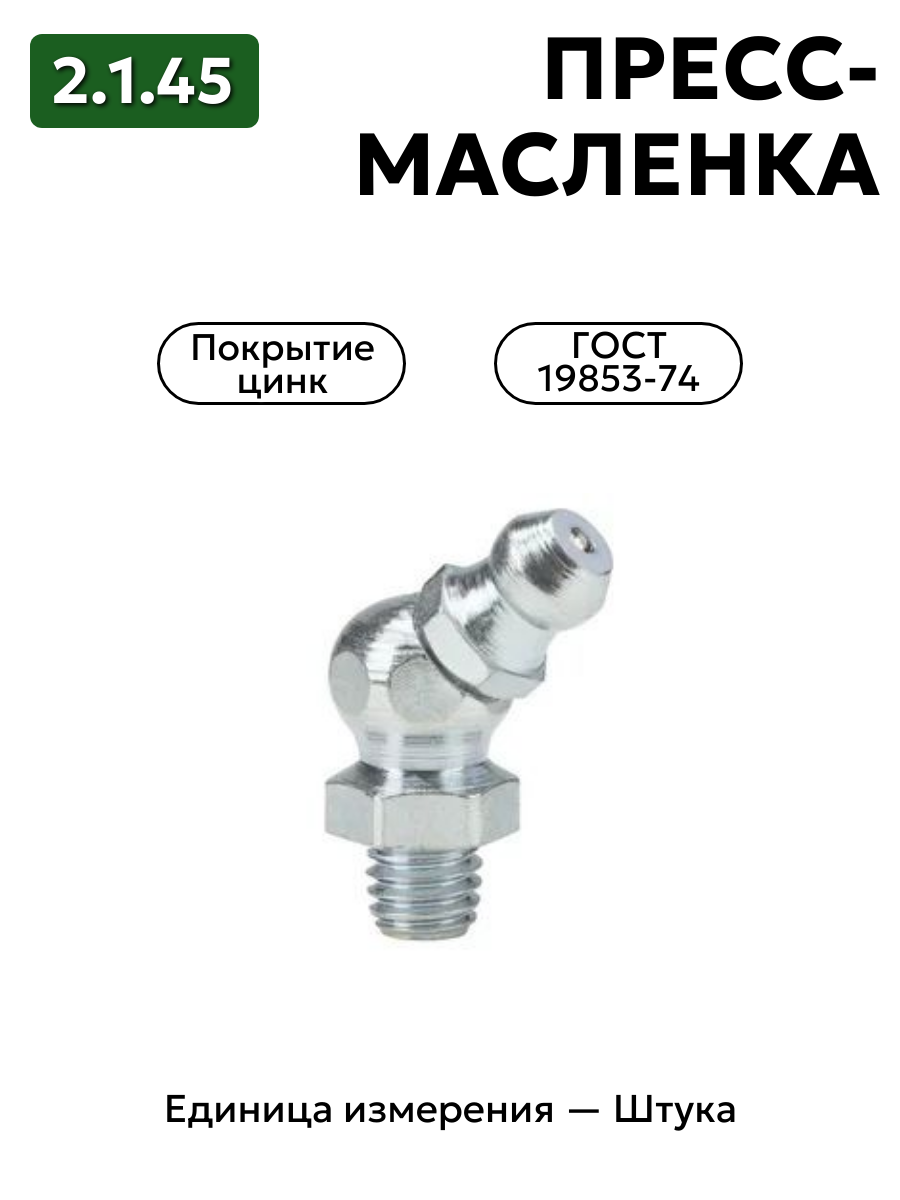

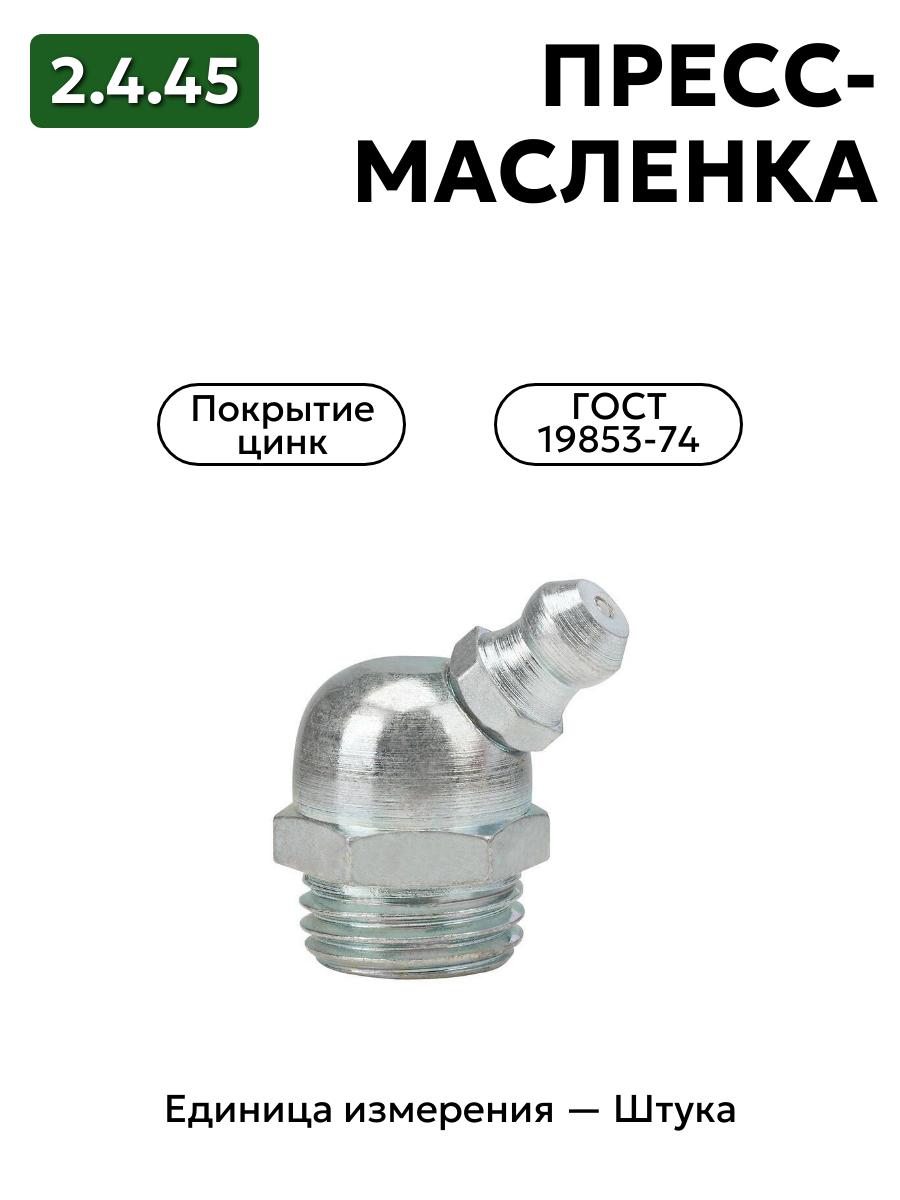

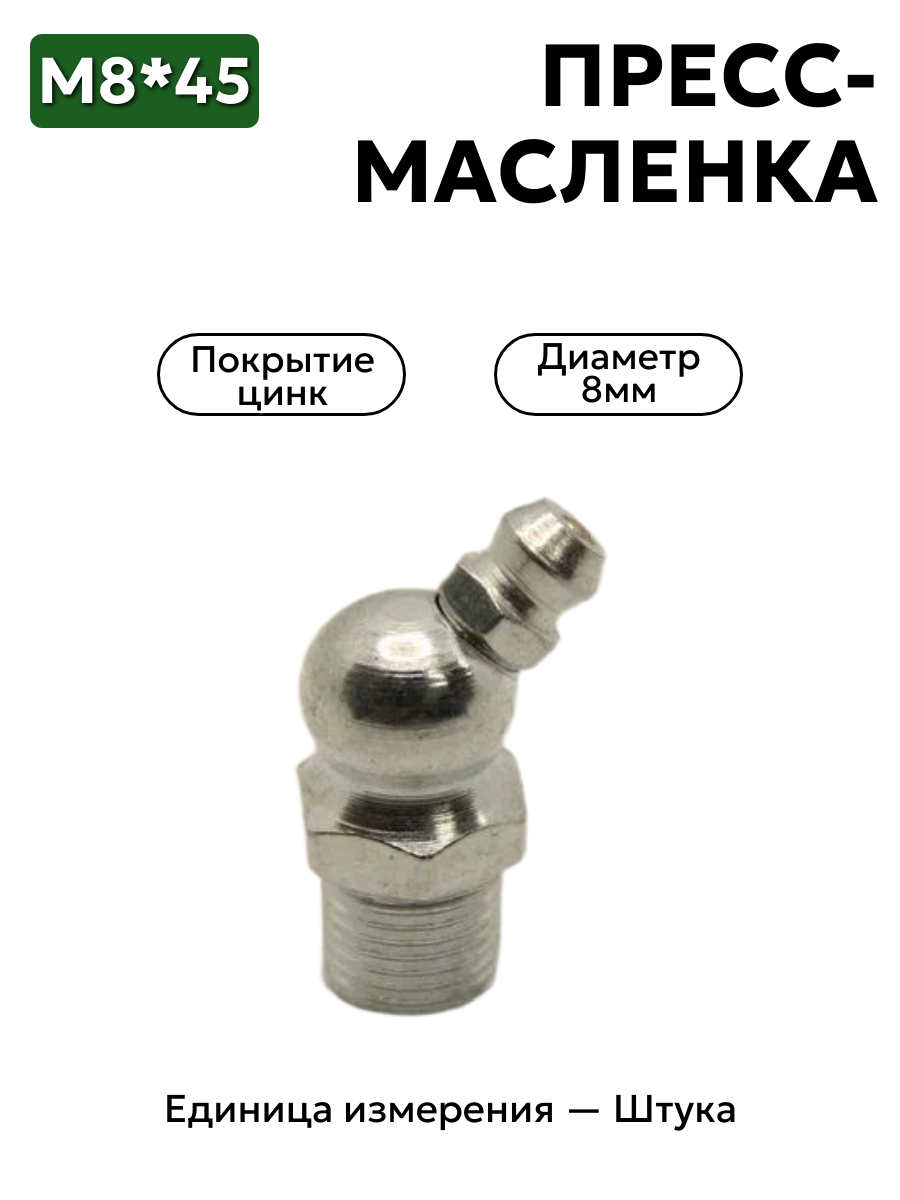

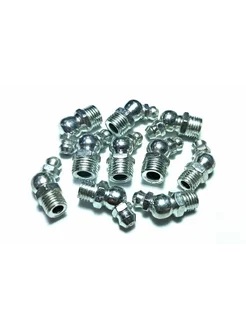

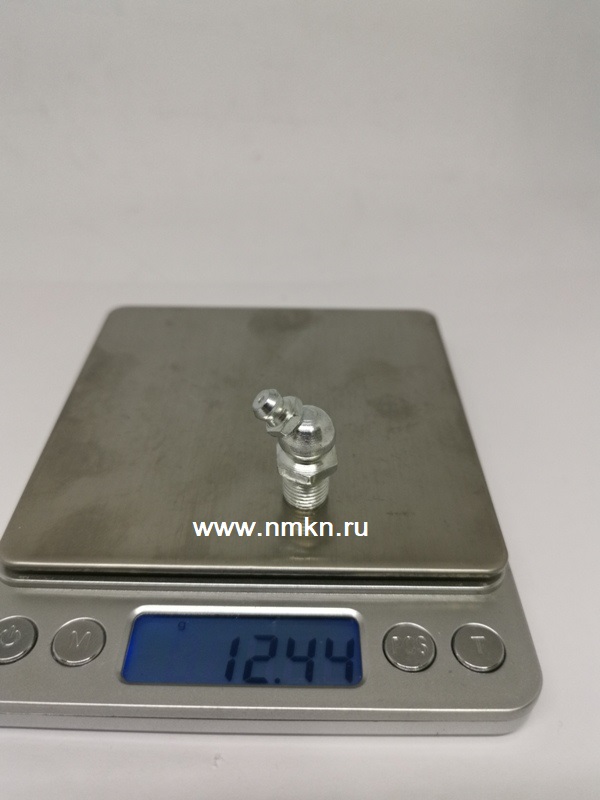

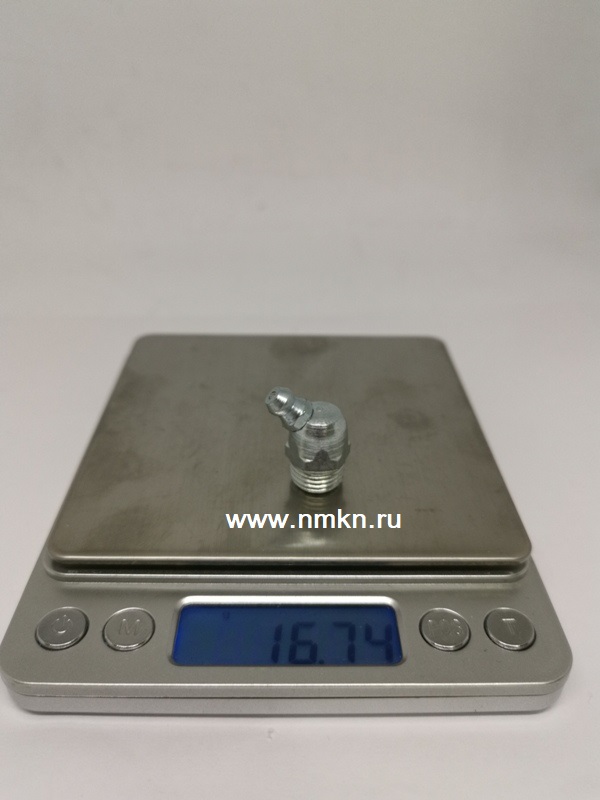

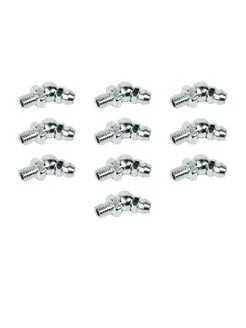

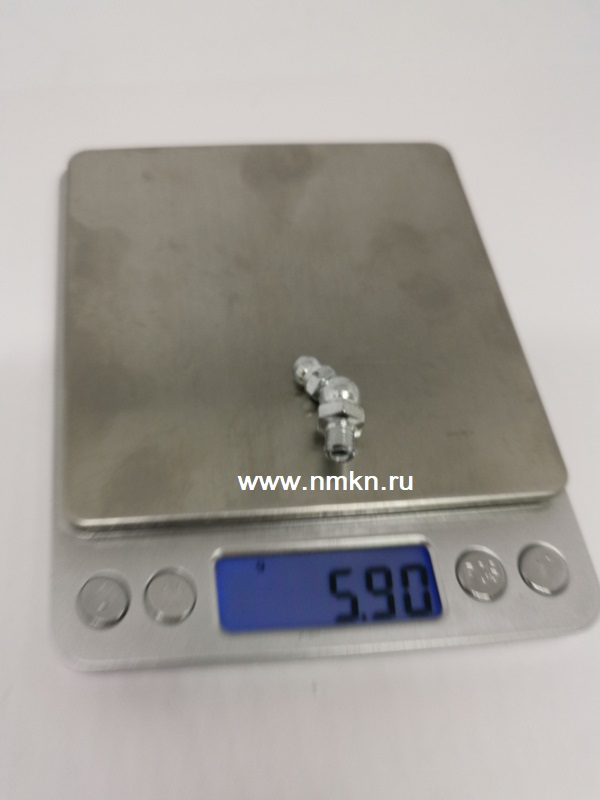

Пресс-масленка угловая 45 градусов

Пресс-масленки широко используются в машиностроении и автомобильной промышленности. Вязкая смазка подается посредством рычажно-плунжерного шприца, который приставляется к головке пресс-масленки. Трущиеся узлы, которые необходимо регулярно смазывать, порой расположены в труднодоступных местах. Ограниченное пространство не позволяет подавать смазочное масло через прямую масленку. В этих случаях применяется изделие с углом наклона 45 градусов.

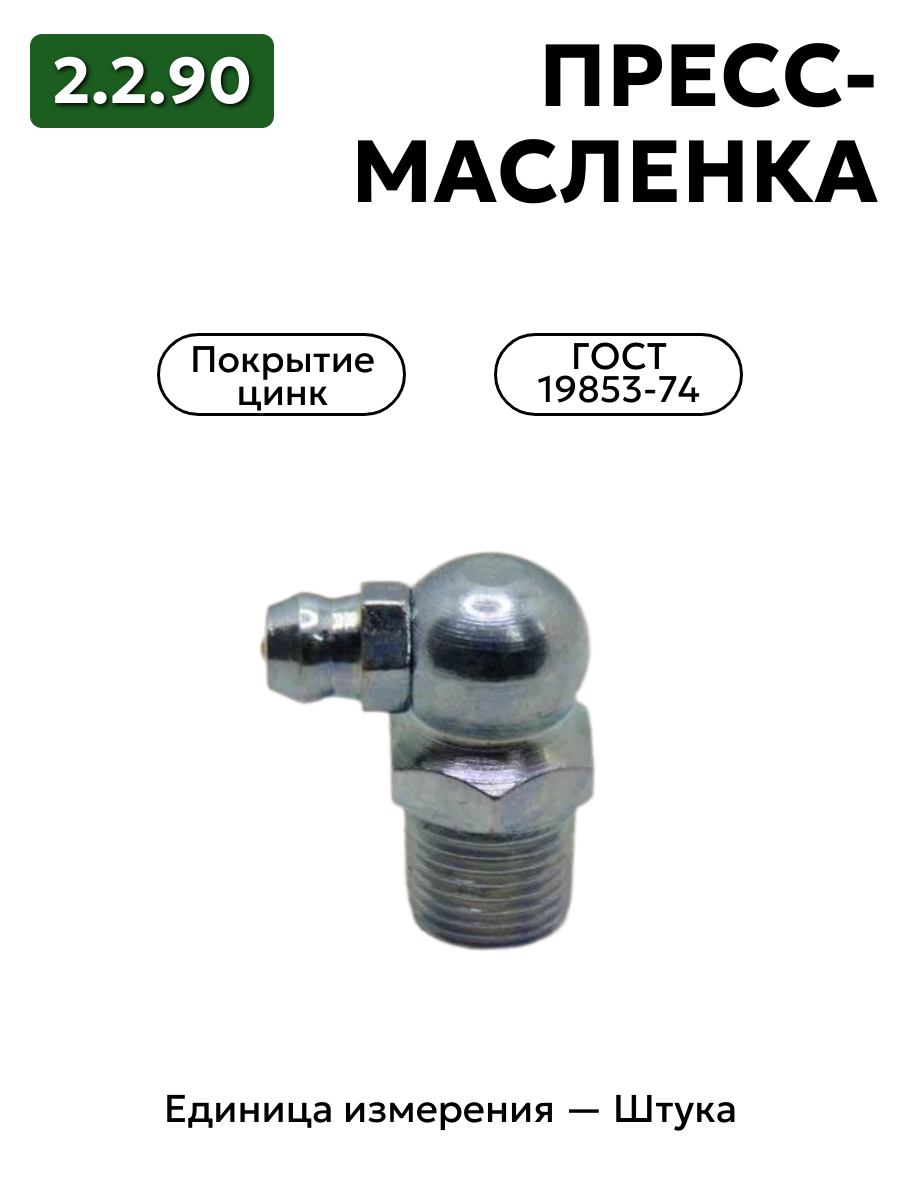

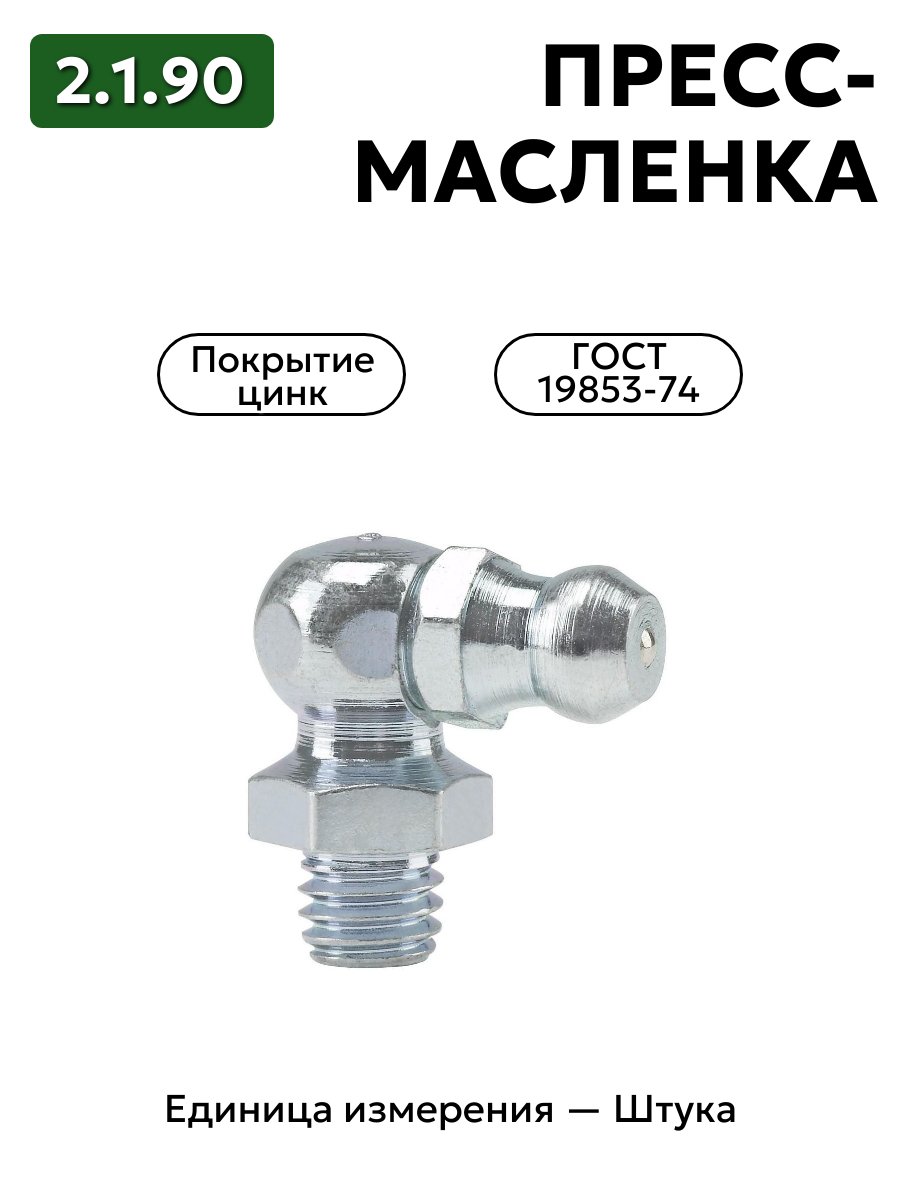

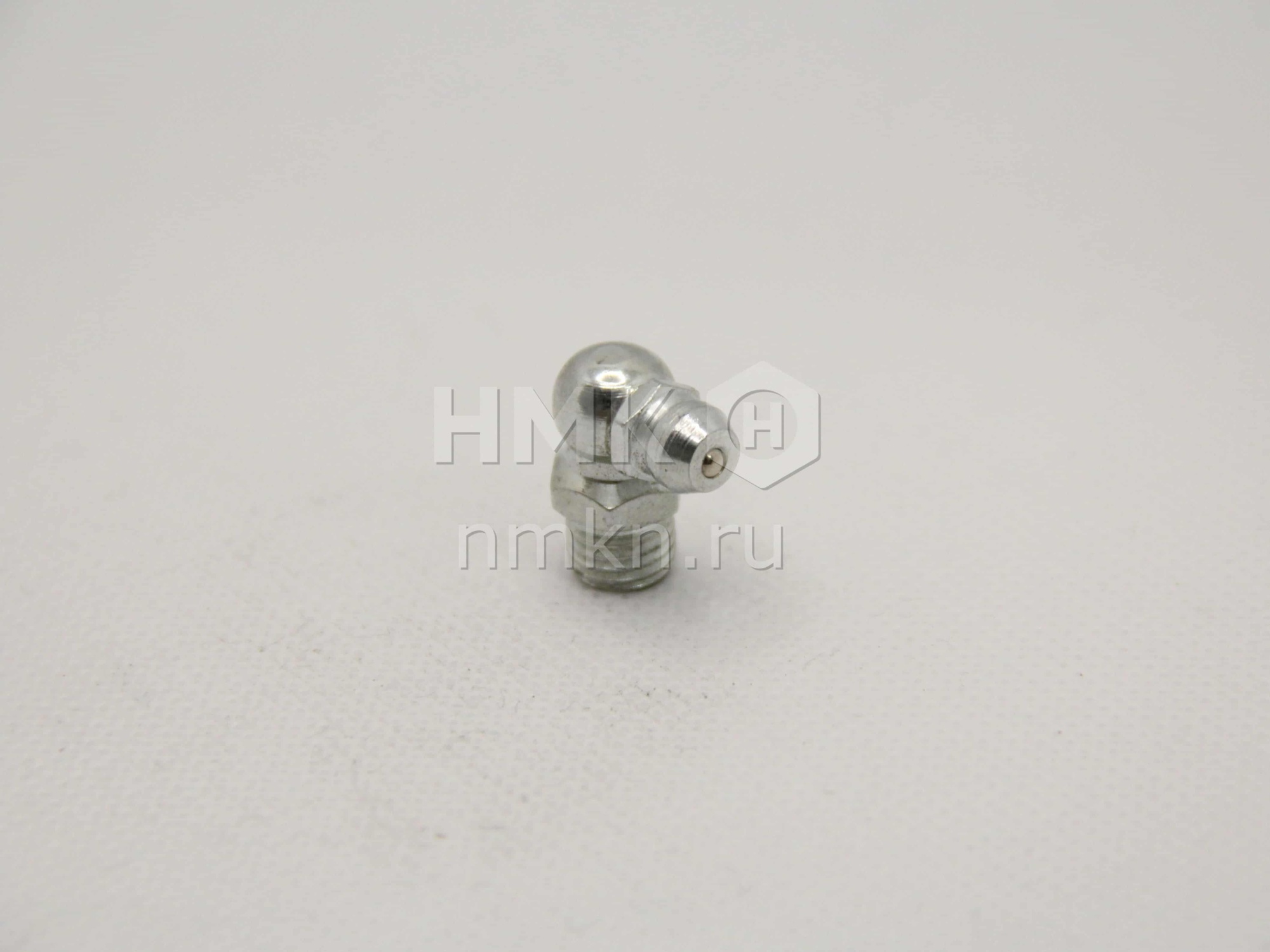

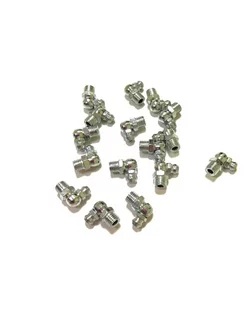

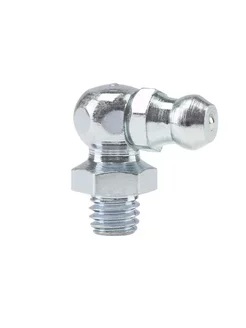

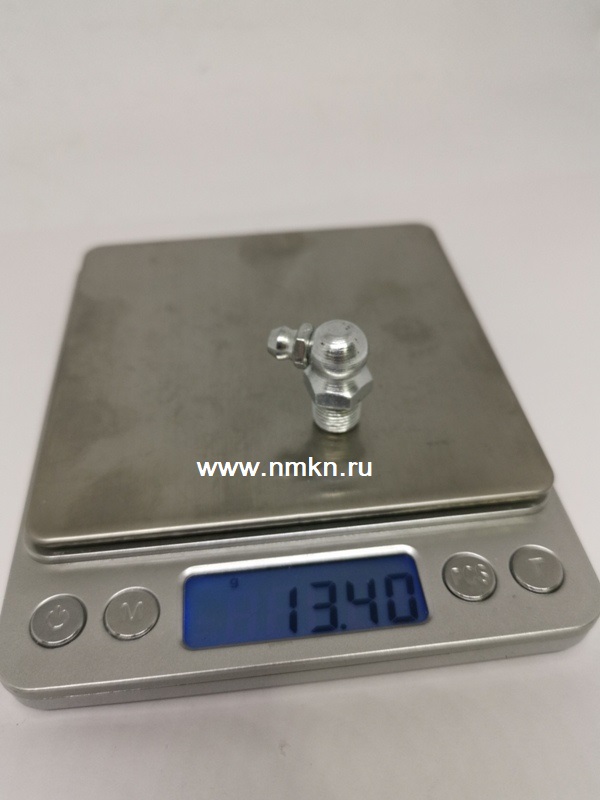

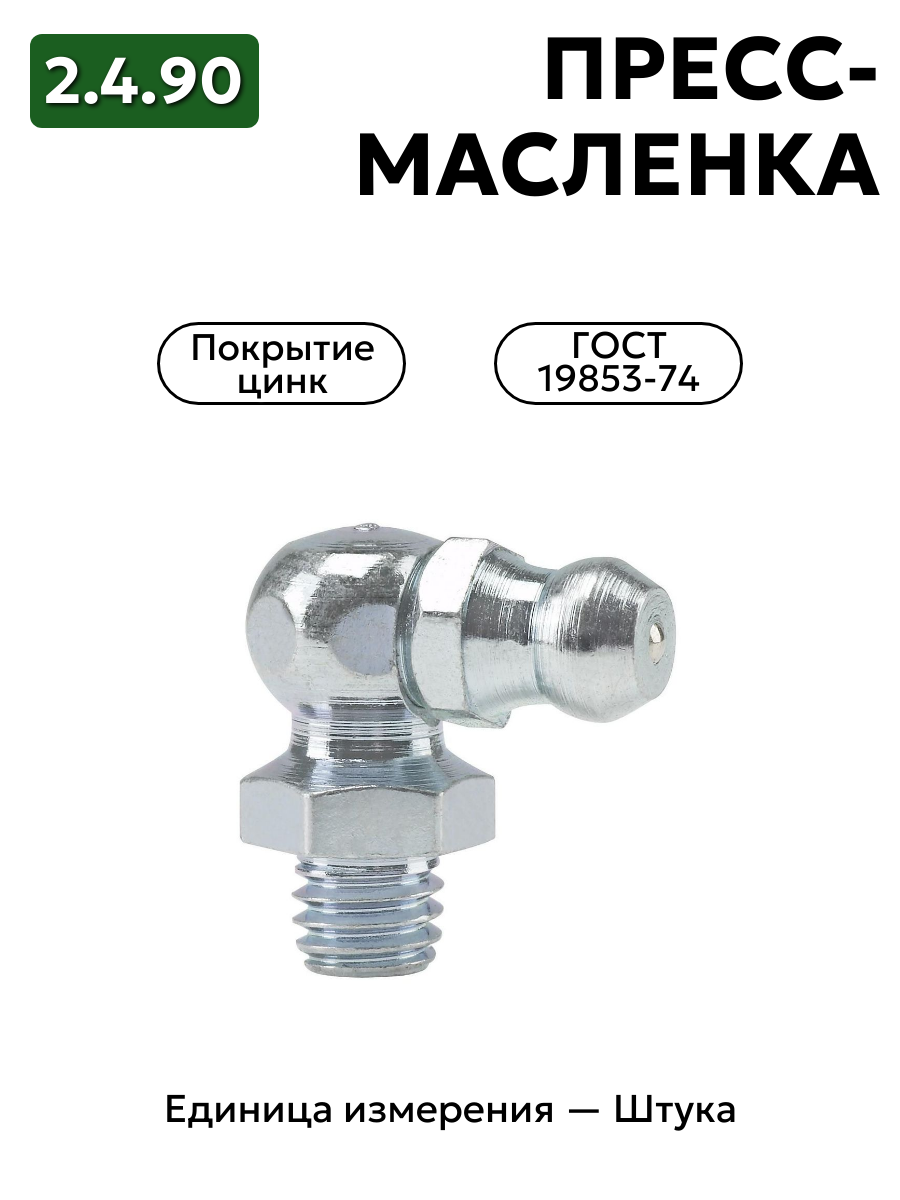

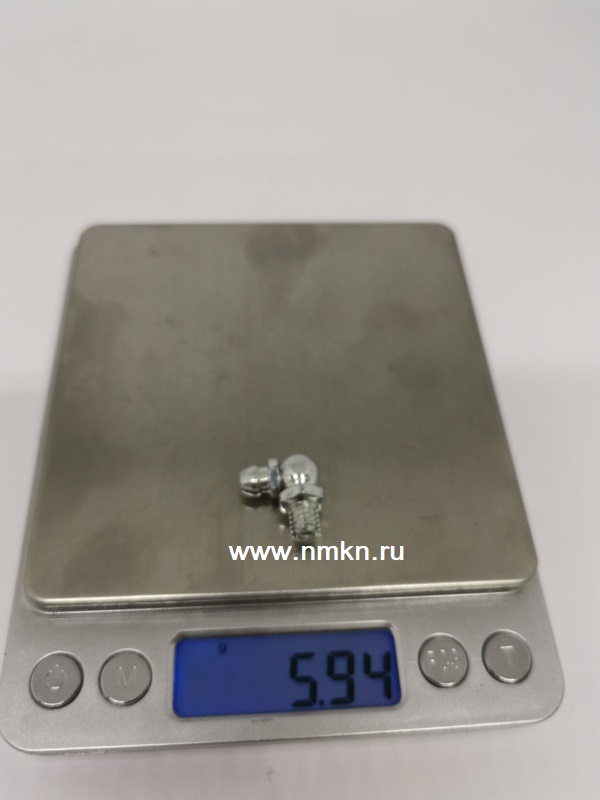

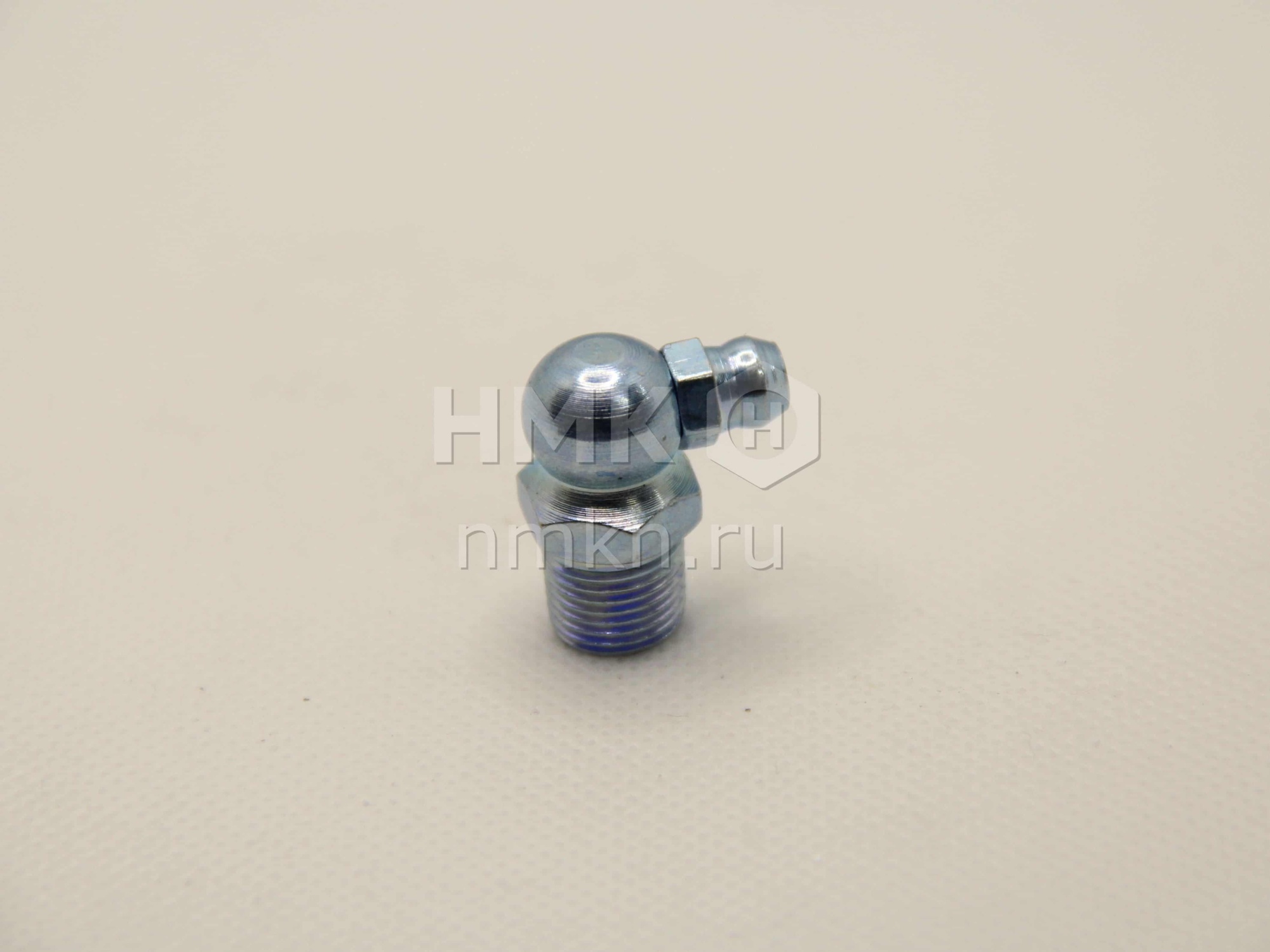

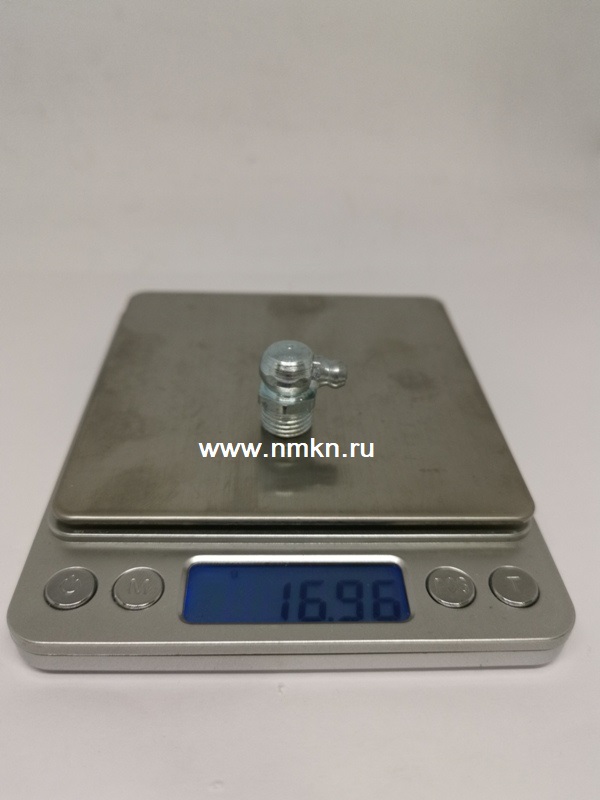

Пресс-масленка угловая 90 градусов

В самых труднодоступных местах применяются изделия с углом наклона головки 90 градусов. В корпусе машины или механизма изделие устанавливается с помощью резьбового соединения. Для предупреждения коррозии тавотницы покрываются защитным слоем цинка. Регулярная смазка трущихся узлов через пресс-масленки увеличивает ресурс работы механизмов.
